Descriere
Montajul si conectarea incorecta a componentelor pot duce la defectiuni ale sistemului, pierderea garantiei sau chiar risc de accident electric.

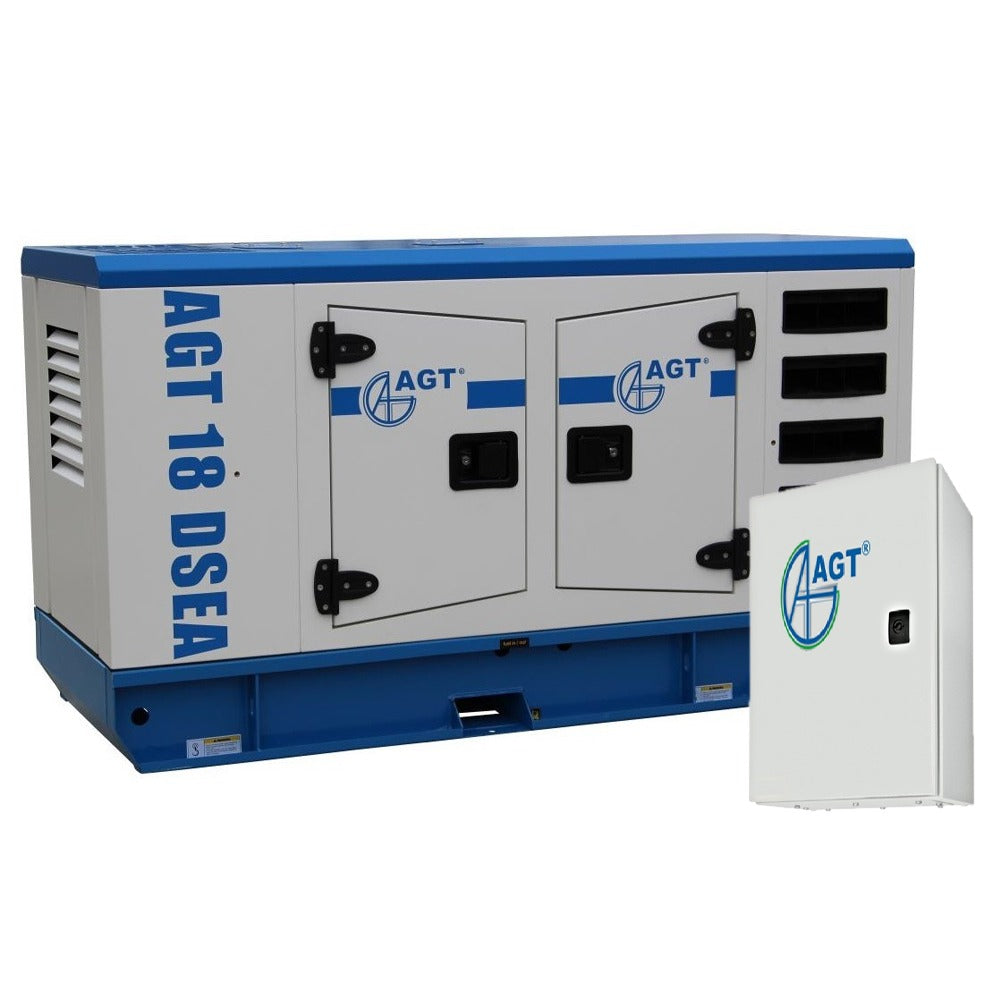

Specificatii tehnice generator de curent trifazat AGT 18 DSEA:
- Tensiune: 400V / 50 Hz
- Factor de putere: 0.8
- Putere maximă: 18 kVA
- Turaţie: 1.500 rpm
- Motor: diesel, 4 cilindri, răcire cu lichid
- Putere motor: 29.5 CP
- Capacitate cilindrică: 2156 cm 3
- Combustibil: motorina
- Alternator: sincron, tip AVR
- Capacitate rezervor: 25 l
- Autonomie de lucru: 16 h la o incarcare de 16 kVA
- Pornire: electrică
- Protecţie: IP 23
- Dimensiuni de gabarit: 1780mm × 770mm × 980mm
- Masă: 590 kg
Dotări standard:
- Panou de comandă și control SMARTGEN 4020N
- Alternator AVR
- Starter electric, acumulator şi încărcător
- Conector pentru cablul de putere
- Protecție la suprasarcină, scurtcircuit, lipsă presiune ulei, temperatură prea mare
- Usă cu geam de protecție pentru panoul de control și întreruptoarele magnetotermice
- Buton oprire de urgență
Automatizare ATS 22S:
Panou automatizare 22 kVA,
Contactori tetrapolari Germania,
Incarcator baterie 12V/1,3A,
5m cablu de automatizare 10X1mm2,
Utilizare în exterior IP54.
Nu include cablurile de putere.
Optional:
- Bujii incandescente
- Preheating

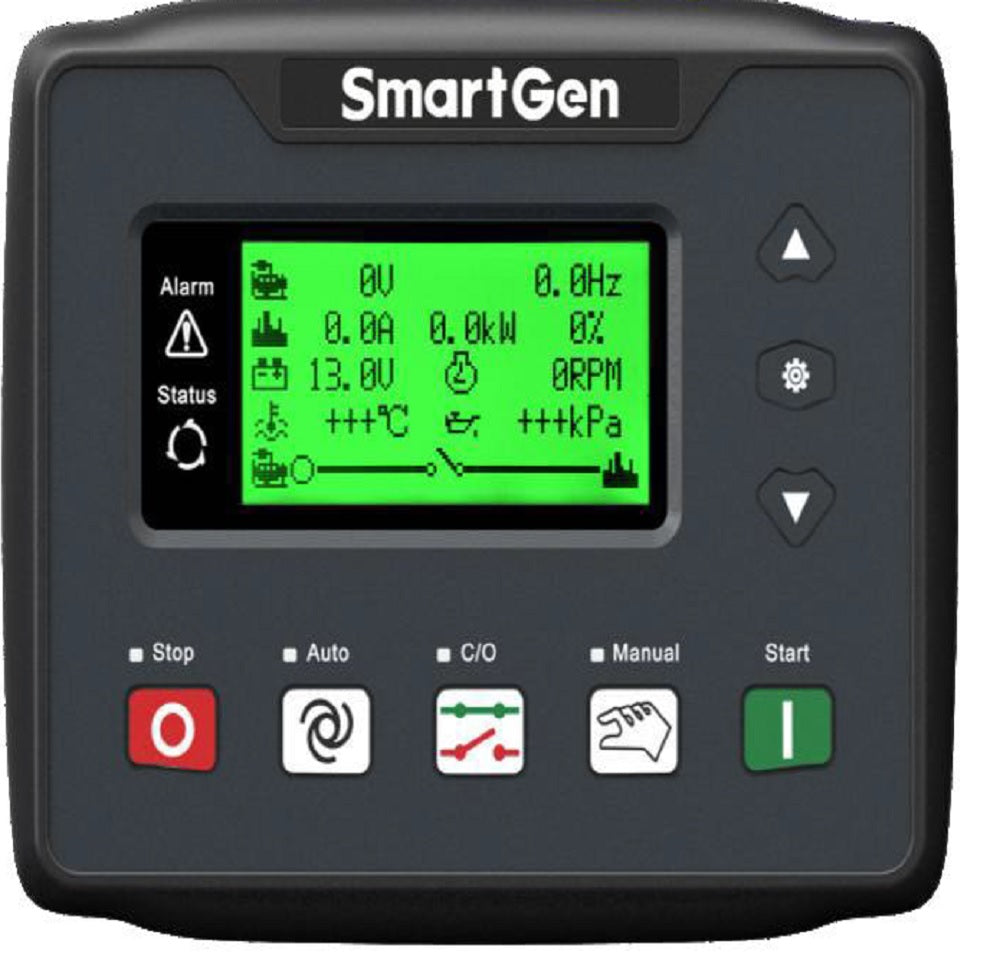

SMARTGEN 4020N (DOTARE STANDARD)
Controlerul 4020N contine toate functiile necesare administrarii unui grup electrogen:
• Modul de comanda si protectie pentru motor si alternator, asigura monitorizarea si oprirea automata a generatorului in cazul unei defectiuni: presiune scazuta a uleiului, temperatura ridicata a motorului, nivel scazut al combustibilului, defectarea releului de incarcare al bateriei, turatie scazuta sau ridicata, suprasarcina generator.
• Aparate de masura digitale pentru afisarea pe ecranul LCD 132x64 a marimilor electrice principale pe toate cele trei faze (tensiune, curent, frecventa, putere, tensiune baterie, contor ore de functionare, nivel combustibil) atat pentru generator cat si pentru retea.
• Monitorizarea retelei nationale (monofazata sau trifazata): in cazul in care parametrii electrici ai retelei nationale depasesc limitele setate panoul porneste generatorul si comanda comutarea automata a sarcinii de la retea la generator prin intermediul contactorilor motorizati (livrati optional). In momentul in care parametrii electrici ai retelei revin in limitele setate panoul comanda comutarea sarcinii de la generator la retea si opreste generatorul.
• Functie pentru testare automata
Garanteaza functionarea sistemului prin pornirea automata a generatorului la perioade de timp setabile putandu-se astfel detecta eventualele defectiuni (lipsa combustibil, lipsa ulei, defectiuni la instalatia electrica).
