Descriere
Montajul si conectarea incorecta a componentelor pot duce la defectiuni ale sistemului, pierderea garantiei sau chiar risc de accident electric.

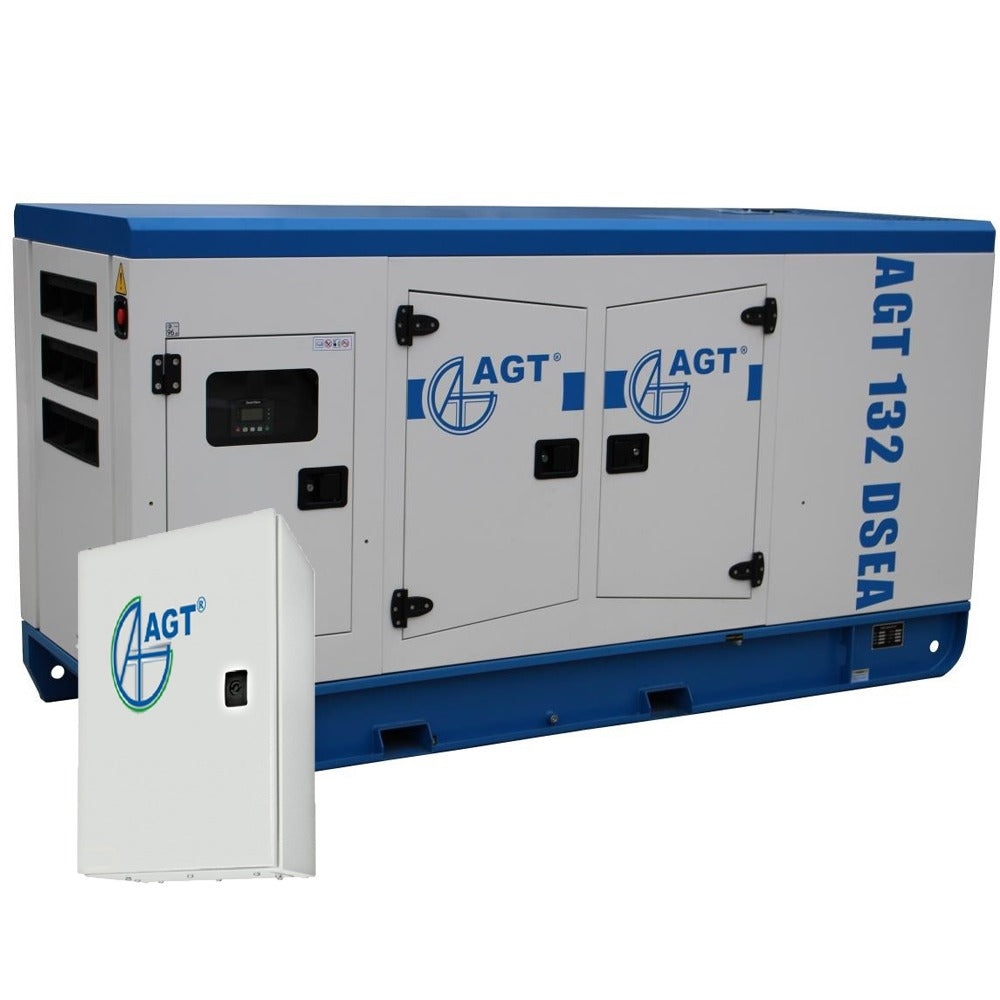

Specificatii tehnice generator de curent trifazat AGT 132 DSEA:
- Tensiune: 400V / 50 Hz
- Factor de putere: 0.8
- Putere maxima: 127 kVA
- Turatie: 1.500 rpm
- Motor: diesel, 6 cilindri, racire cu lichid
- Putere motor: 166 CP
- Capacitate cilindrica: 6490 cm 3
- Combustibil: motorina
- Alternator: sincron, tip AVR
- Capacitate rezervor: 240 l
- Autonomie de lucru: 10 h la o incarcare de 115 kVA
- Pornire: electrica
- Protectie: IP 23
- Dimensiuni de gabarit: 2920mm × 1070mm × 1520mm
- Masa: 1680 kg
Dotari standard:
- Panou de comanda si control AGT 4020N
- Alternator AVR
- Starter electric, acumulator si incarcator
- Conector pentru cablul de putere
- Protectie la suprasarcina, scurtcircuit, lipsa presiune ulei, temperatura prea mare
- Usa cu geam de protectie pentru panoul de control si intreruptoarele magnetotermice
- Buton oprire de urgenta
Automatizare ATS 164:
Panou automatizare 164 kVA,
Contactori tetrapolari motorizați China,
5 m cablu de automatizare 10X1mm2,
Utilizare în exterior IP54.
Nu include cablurile de putere.
Optional:
- Bujii incandescente
- Preheating

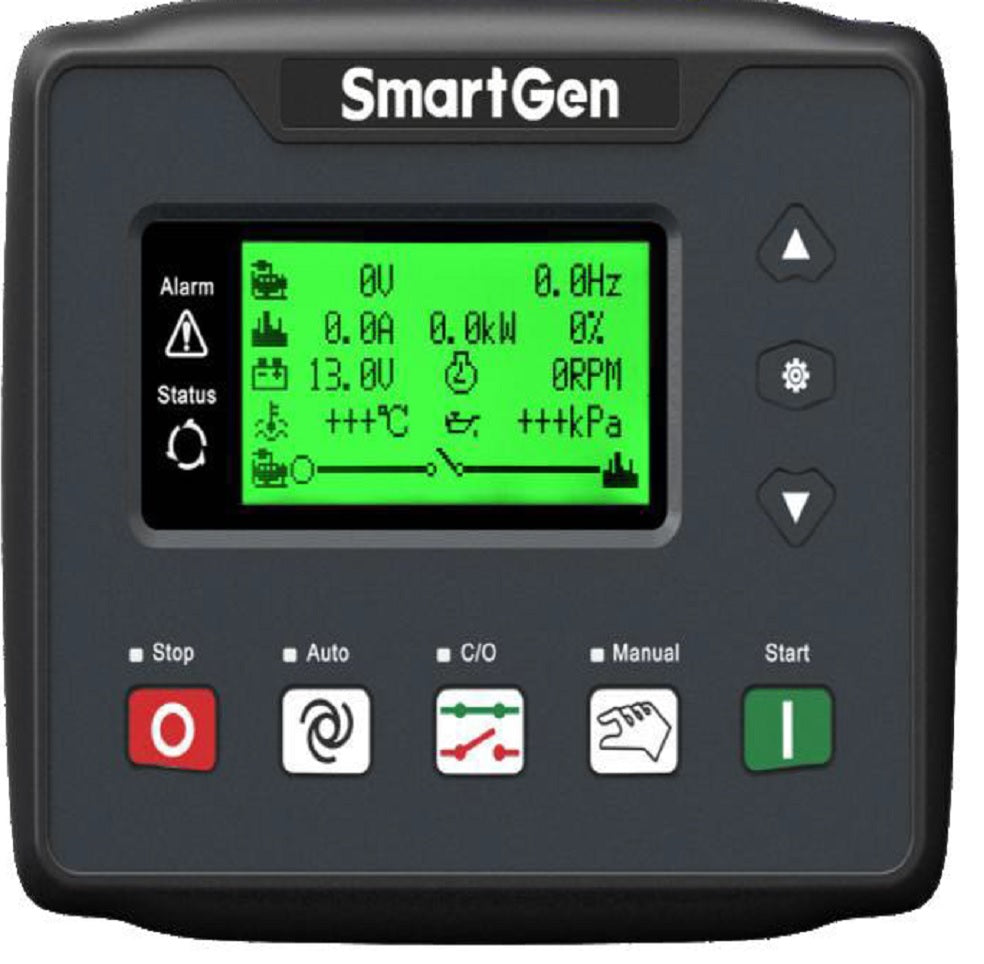

SMARTGEN 4020N (DOTARE STANDARD)
Controlerul 4020N contine toate functiile necesare administrarii unui grup electrogen:
• Modul de comanda si protectie pentru motor si alternator, asigura monitorizarea si oprirea automata a generatorului in cazul unei defectiuni: presiune scazuta a uleiului, temperatura ridicata a motorului, nivel scazut al combustibilului, defectarea releului de incarcare al bateriei, turatie scazuta sau ridicata, suprasarcina generator.
Aparate de masura digitale pentru afisarea pe ecranul LCD 132x64 a marimilor electrice principale pe toate cele trei faze (tensiune, curent, frecventa, putere, tensiune baterie, contor ore de functionare, nivel combustibil) atat pentru generator cat si pentru retea.
• Monitorizarea retelei nationale (monofazata sau trifazata): in cazul in care parametrii electrici ai retelei nationale depasesc limitele setate panoul porneste generatorul si comanda comutarea automata a sarcinii de la retea la generator prin intermediul contactorilor motorizati (livrati optional). In momentul in care parametrii electrici ai retelei revin in limitele setate panoul comanda comutarea sarcinii de la generator la retea si opreste generatorul.
• Functie pentru testare automata
Garanteaza functionarea sistemului prin pornirea automata a generatorului la perioade de timp setabile putandu-se astfel detecta eventualele defectiuni (lipsa combustibil, lipsa ulei, defectiuni la instalatia electrica).
